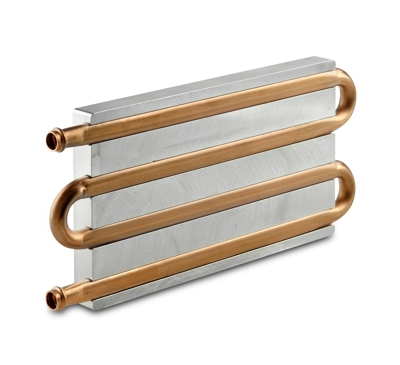

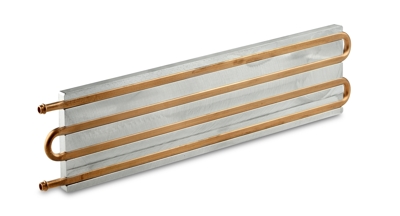

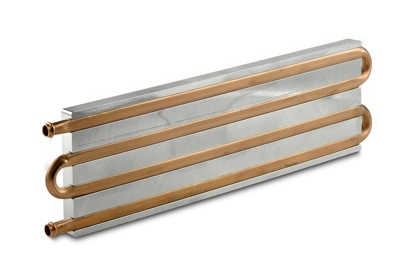

クールチューブ
CLTCU414-160 SS/DS
CLTCU414-320 SS/DS
CLTCU438-160 SS/DS
CLTCU438-320 SS/DS

寸法 ：
160×78×8.8mm
管 ：
1/4" 銅
標準接続 ：
C1

備考：
SS ･･･ 片面構造
DS ･･･ 両面構造
　
寸法 ：
320×78×8.8mm
管 ：
１/４" 銅
標準接続 ：
C1

備考：
SS ･･･ 片面構造
DS ･･･ 両面構造
　
寸法 ：
160×95×13.8mm
管 ：
3/8" 銅
標準接続 ：
C2

備考：
SS ･･･ 片面構造
DS ･･･ 両面構造
　
寸法 ：
320×95×13.8mm
管 ：
3/8" 銅
標準接続 ：
C2

備考：
SS ･･･ 片面構造
DS ･･･ 両面構造
　
　
　
　
　
画像をクリックすると拡大画像が表示されます。
　

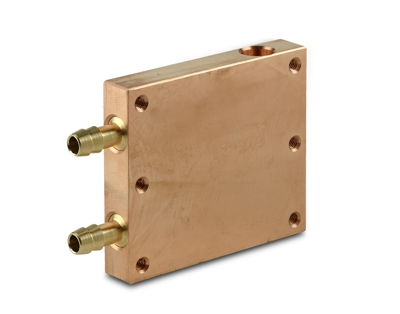

　クールプレート
CLPCU5911-C1

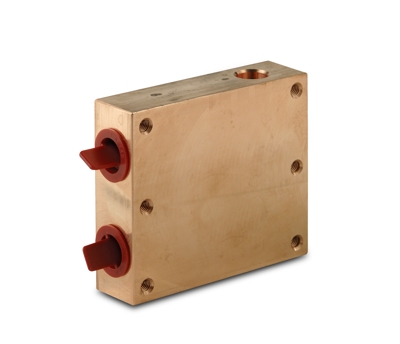

CLPCU5918-C3

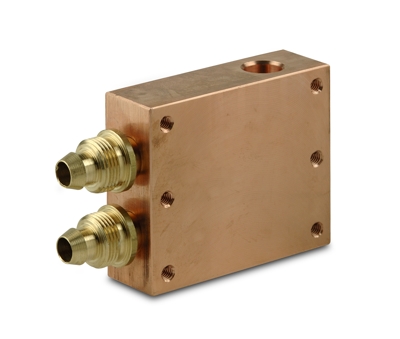

CLPCU5918-C5
CLPCU6911-C1

寸法 ：
59×49×11mm
取付 ：
M4
標準接続 ：
C1

　
寸法 ：
59×49×18mm
取付 ：
M4
標準接続 ：
C3

　
寸法 ：
59×49×18mm
取付 ：
M4
標準接続 ：
C5

　
寸法 ：
69×59×11mm
取付 ：
M4
標準接続 ：
C1

　

CLPCU6918-C3
CLPCU6918-C5

寸法 ：
69×59×18mm
取付 ：
M4
標準接続 ：
C3

　
寸法 ：
69×59×18mm
取付 ：
M4
標準接続 ：
C5

　
　
　
　
　
　
　
画像をクリックすると拡大画像が表示されます。






　TFRﾌｨﾝ付銅管熱交換器

TFR2F080-54

ご購入はこちら
管 ：
3/8" ×0 7mm 銅
放熱フィン ：
25×22 ｱﾙﾐﾆｭｰﾑ
寸法 ：
184×150×46mm
能力 ：
110W
@80CFM @5LPM
圧力損失 ：
0.07bar @ 4LPM
ﾌｧﾝ取付 ：
80mm角 2台取付
接続 ：
 ご要望に応じます。
　

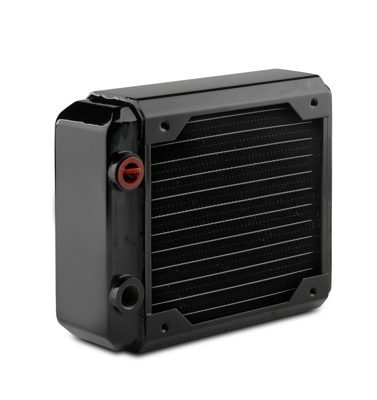

TFR1F120-46
TFR1F120-46CU-SS
TFR1F120-54
TFR1F254-54
    ご購入はこちら ご購入はこちら
管 ：
3/8" ×0 7mm 銅
放熱フィン ：
25×22 ｱﾙﾐﾆｭｰﾑ
寸法 ：
184×150×46mm
能力 ：
960W
@90CFM @4LPM
圧力損失 ：
0.08bar @ 4LPM
ﾌｧﾝ取付 ：
120mm角 1台取付
接続 ：
 ご要望に応じます。
　
管 ：
3/8" ×0 7mm 鋼鉄
放熱フィン ：
25×22 銅
寸法 ：
192×150×46mm
能力 ：
820W
@90CFM @4LPM
圧力損失 ：
0.08bar @ 4LPM
ﾌｧﾝ取付 ：
120mm角 1台取付
接続 ：
 ご要望に応じます。
　
管 ：
3/8" ×0 7mm 銅
放熱フィン ：
25×22 ｱﾙﾐﾆｭｰﾑ
寸法 ：
179×130×54mm
能力 ：
960W
@90CFM @4LPM
圧力損失 ：
0.08bar @ 4LPM
ﾌｧﾝ取付 ：
120mm角 1台取付
接続 ：
 ご要望に応じます。
　
管 ：
3/8" × 7mm 銅
放熱フィン ：
25×22 ｱﾙﾐﾆｭｰﾑ
寸法 ：
296×255×54mm
能力 ：
3500W
@425CFM @4LPM
圧力損失 ：
0.07bar @ 4LPM
ﾌｧﾝ取付 ：
254mm角 1台取付
接続 ：
 ご要望に応じます。
　
主な用途：医療器

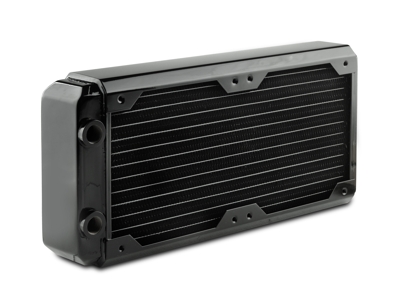

TFR2F120-46
TFR2F120-54
TFR2F254-54
  ご購入はこちら ご購入はこちら
管 ：
3/8" ×0 7mm 銅
放熱フィン ：
25×22 ｱﾙﾐﾆｭｰﾑ
寸法 ：
312×150×46mm
能力 ：
1500W
@180CFM @4LPM
圧力損失 ：
0.1bar @ 4LPM
ﾌｧﾝ取付 ：
120mm角 2台取付
接続 ：
 ご要望に応じます。
　
管 ：
3/8" ×0 7mm 銅
放熱フィン ：
25×22ｱﾙﾐﾆｭｰﾑ
寸法 ：
299×130×54mm
能力 ：
1500W
@180CFM @4LPM
圧力損失 ：
0.1bar @ 4LPM
ﾌｧﾝ取付 ：
120mm角 2台取付
接続 ：
 ご要望に応じます。
　
管 ：
3/8" ×0 7mm 銅
放熱フィン ：
25×22 ｱﾙﾐﾆｭｰﾑ
寸法 ：
552×255×54mm
能力 ：
5600W
@850CFM @4LPM
圧力損失 ：
0.12bar @ 4LPM
ﾌｧﾝ取付 ：
254mm角 2台取付
接続 ：
 ご要望に応じます。
　
　
　
　
　
　
画像をクリックすると拡大画像が表示されます。

標準品につきましては端子(TUBE)形状により形名末尾に「S」または「N」の記号が付加されます。
（TUBE突起あり：S ／ TUBE突起無し：N）

販売品についての詳細はE-shopをご覧ください。

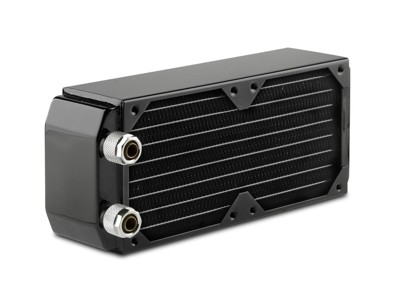

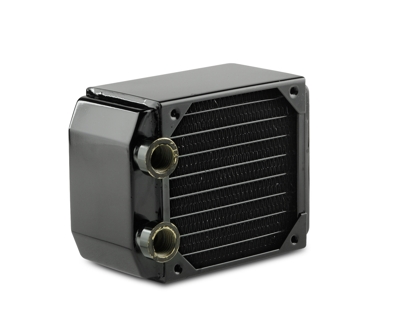

　CFT平銅管熱交換器
CFT120-30 1F120
CFT120-30 2F120
CFT120-54 1F120
CFT120-54 2F120

寸法 ：
157×133×30mm
入口/出口 ：
G1/4" メネジ
ファン ：
120mm角 1台取付可

(両面どちらでも取付可)
　
寸法 ：
278×133×30mm
入口/出口 ：
G1/4" メネジ
ファン ：
120mm角 2台取付可

(両面どちらでも取付可)
　
寸法 ：
157×133×54mm
入口/出口 ：
G1/4" メネジ
ファン ：
120mm角 1台取付可

(両面どちらでも取付可)
　
寸法 ：
278×133×54mm
入口/出口 ：
G1/4" メネジ
ファン ：
120mm角 2台取付可

(両面どちらでも取付可)
　

CFT160-54 2F80
CFT80-54 1F80

寸法 ：
192×84×54mm
入口/出口 ：
G1/4" メネジ
ファン ：
80mm角 2台取付可

(両面どちらでも取付可)
　
寸法 ：
107×84×54mm
入口/出口 ：
G1/4" メネジ
ファン ：
80mm角 1台取付可

(両面どちらでも取付可)
　
　
　
　
　
　
　
画像をクリックすると拡大画像が表示されます。
