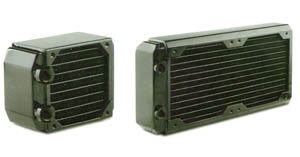

CFT 平銅管熱交換器
Tube fin heat exchangers

平銅管熱交換器は低気流用の熱交換器です。

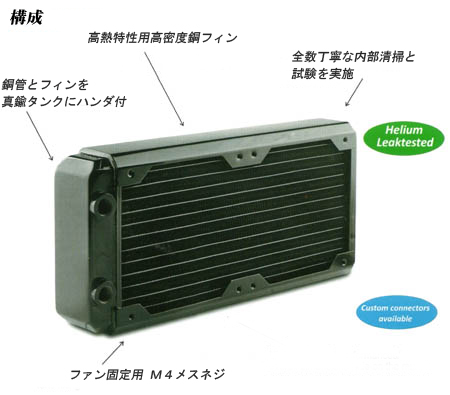

銅のフィンをハンダ接合した平銅管と真鍮タンクからできています。

mu 当たりの多数のフィンは低い気流用に適しています。

これらの構成により、この熱交換器は可動する小型なシステム用に小さなスペースですみ、最適です。

また多種類のコネクタによるカスタマイズが可能です。


CFT120-30 1F120
CFT120-30 2F120
CFT120-54 1F120
CFT120-54 2F120

寸法 :
157×133×30mm
入口/出口 :
G1/4" メネジ
ファン :
120mm角 1台取付可

(両面どちらでも取付可)

寸法 :
278×133×30mm
入口/出口 :
G1/4" メネジ
ファン :
120mm角 2台取付可

(両面どちらでも取付可)

寸法 :
157×133×54mm
入口/出口 :
G1/4" メネジ
ファン :
120mm角 1台取付可

(両面どちらでも取付可)

寸法 :
278×133×54mm
入口/出口 :
G1/4" メネジ
ファン :
120mm角 2台取付可

(両面どちらでも取付可)


CFT160-54 2F80
CFT80-54 1F80
寸法 :
192×84×54mm
入口/出口 :
G1/4" メネジ
ファン :
80mm角 2台取付可

(両面どちらでも取付可)

寸法 :
107×84×54mm
入口/出口 :
G1/4" メネジ
ファン :
80mm角 1台取付可

(両面どちらでも取付可)
